                        Description

                        EJU31012

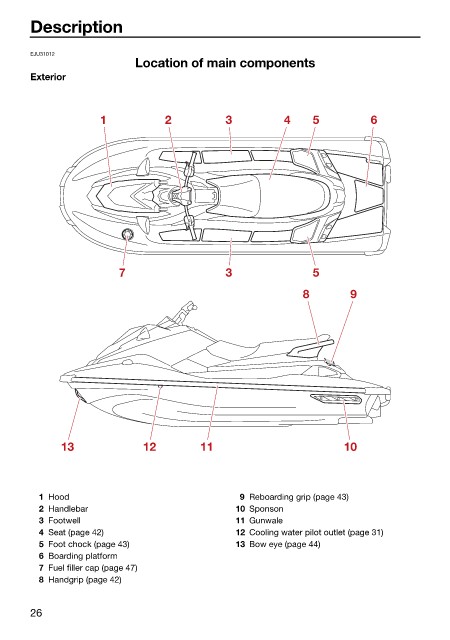

                                            Location of main components
                        Exterior


                                     1           2           3         4     5          6
















                                         7                   3               5

                                                                           8        9















                              13             12         11                         10





                          1 Hood                               9 Reboarding grip (page 43)
                          2 Handlebar                         10 Sponson
                          3 Footwell                          11 Gunwale
                          4 Seat (page 42)                    12 Cooling water pilot outlet (page 31)
                          5 Foot chock (page 43)              13 Bow eye (page 44)
                          6 Boarding platform
                          7 Fuel filler cap (page 47)
                          8 Handgrip (page 42)


                        26
